オーバーカウンターシンク

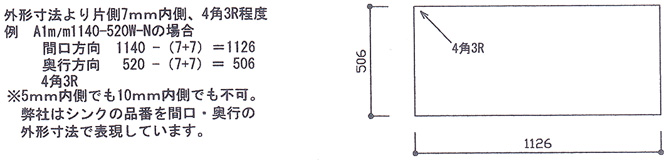

- (A)カウンターへの切込み寸法
- (B)オーバーカウンターシンクのつば折り込み(ツバの高さ)の詳細図

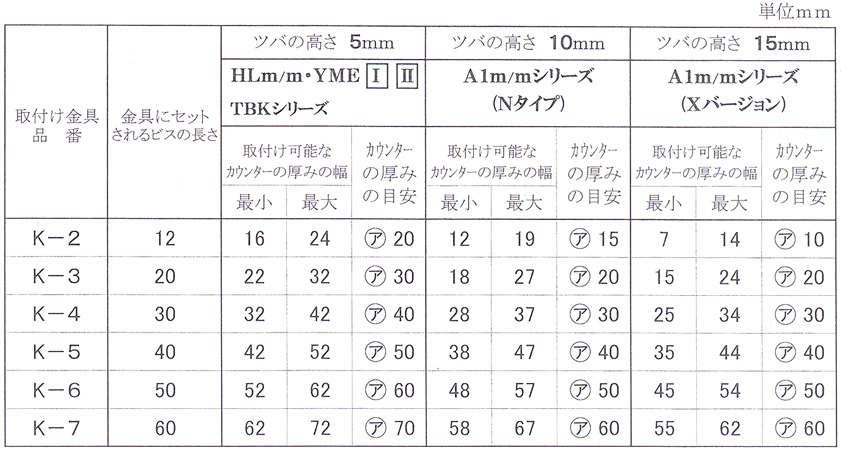

- (C)”取付け固定金具”と”カウンターの厚み”の対応表
- (オーバーシンクのツバの高さ別、オーバーシンク取り付け固定金具の種類と取り付け可能なカウンターの厚み)
〔Jstn〕シンクシリーズ「1」
- (A)カウンターへの穴明け寸法の注意点
- (B)施工上の注意点
-

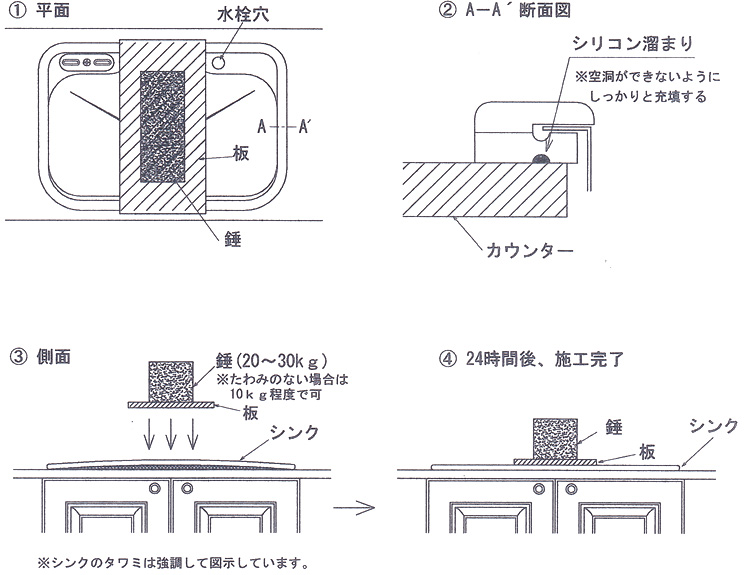

- Jstnシンクは薄い人工大理石で硬いステンレスシンクをホールドする組成のため多少のたわみを生じることがあります。その場合は、図のように板と 錘(20〜30kg)をのせ、これを矯正します。
- シンクにたわみの無い場合は、10kg程度の錘をのせてください。24時間後にはシリコンが固まり、施工完了となります。
- 尚、シリコン溜まりにしっかりと充填されたシリコンによって、施工後も水平な形状が維持されますので、シリコン溜まりに、空洞が残らないように 確実に充填してください。
〔Jstn〕シンクシリーズ「2」

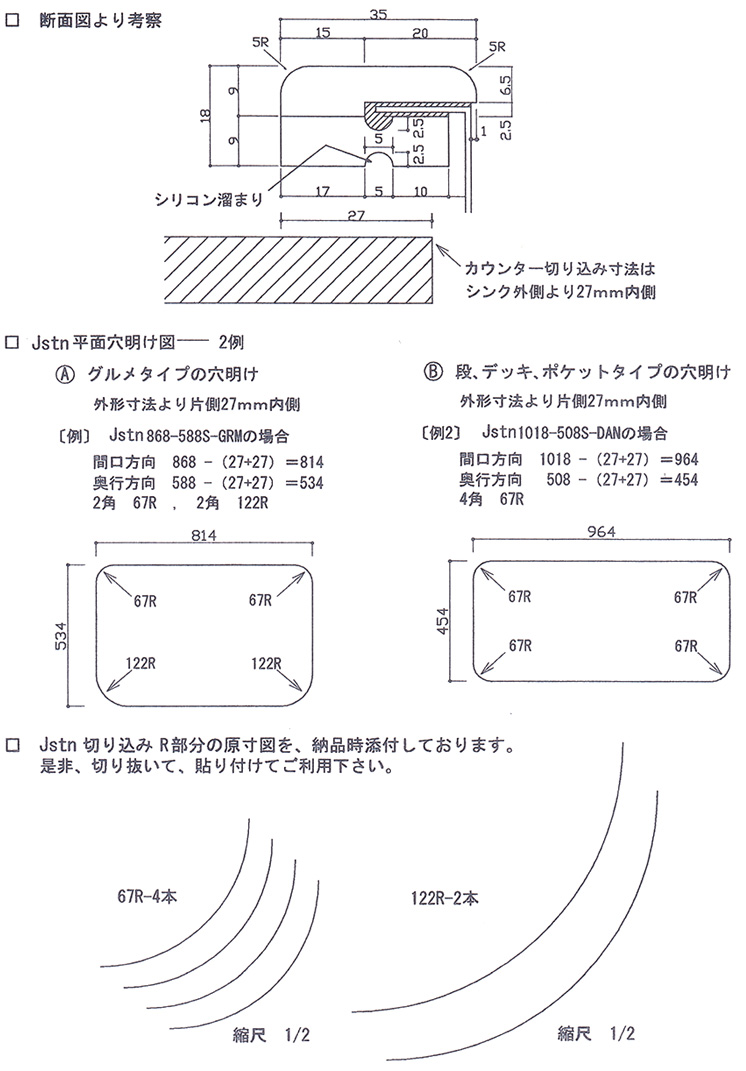

- (A)カウンターへの穴明け寸法の注意点
- (B)Jstnシンクの使用上の注意点
-
【シンク】
- ヌメリ取り剤(ヌメリ防止剤)は、絶対に使用しないでください。強アルカリ性及び強酸性の洗浄剤、とくに塩素系洗浄剤の使用は、絶対に禁止です。ステンレスシンクにアカ錆が生じてしまいます。スエンレスの組織が破壊されて、ほとんどの場合、元のステンレス状態にもどらなくなります。
【トップ】
- 日頃のお手入れは、キッチン用洗剤を湿した布で、シンクごと拭くだけで十分きれいになります。
- キズがついた時は、サンドペーパーで軽くこすって下さい。サンドペーパーは、番手により粒子が異なります。多少のキズですと、#600、又は#800程度で十分取れると思います。
〔Jstn〕シンクシリーズ「3」
-

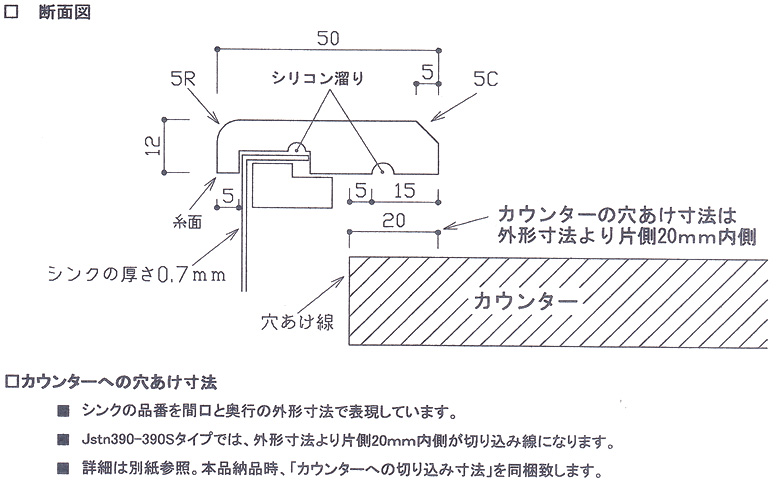

〔Jstn〕シンクシリーズ「3」は、シリーズ「2」と同一の断面形状となります。従って切り込み寸法も同じ考え方で問題ありません。
- カウンター切り込み寸法は、シンク外形より片側20mm内側。
- 【シンク】と【トップ】に於いての使用上の注意点も、シリーズ「2」と同様です。
アンダーカウンターシンク

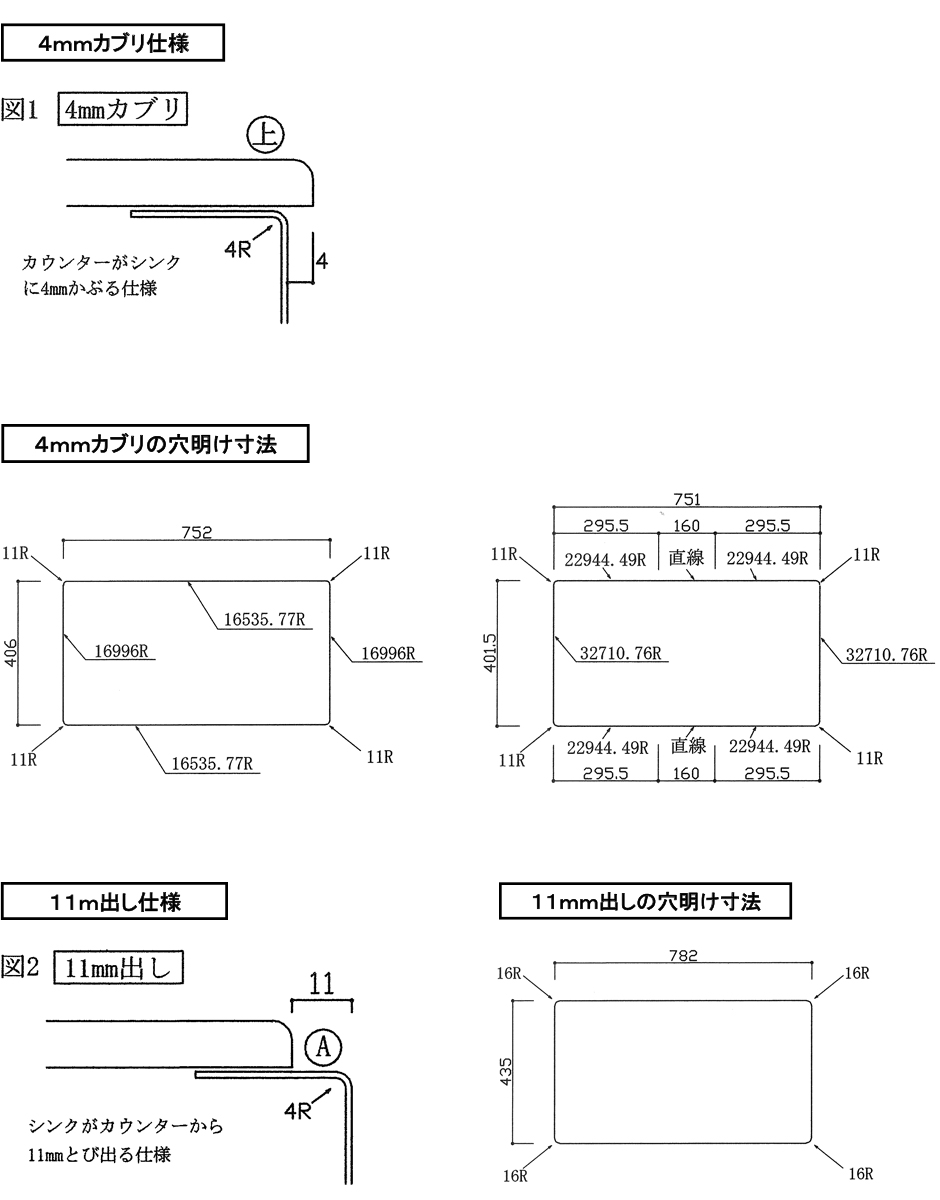

- (A) A1m/mシリーズ ・ Xバージョンタイプアンダーシンクのカウンターへの切り込み寸法
Xバージョンタイプシンクは、「 4mmカブリ 」と「 11mm出し 」仕様の2タイプでご利用できます。
各々、穴明け寸法が違いますので、ご注意下さい。- (B) その他のアンダーシンクのカウンターへの切り込み寸法
-
その他のアンダーシンクのカウンターへの切り込み寸法に於いては、シンクへのカウンターへのカブリ寸法に「お好み」があるため、それぞれで、ご判断いただいて、「現物合わせ」でお願い致します。
